Reparación de un ZOS 10-40x50 con duendes dentro
Autor: David “DVDA”

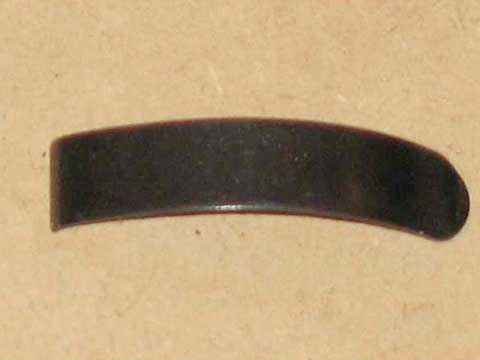

Esto era un visor. ¿Cuántas piezas tiene un visor?... Pues todas las que se ven aquí y otras tantas que no aparecen en la fotografía. El desmontar el visor, para mí, tenía dos sentidos: ver como funciona un visor y, por supuesto, echar al "duende" que vivía dentro. El duende es el fleje que empuja el grupo óptico, y sus diabluras hacen que cuando mueves las torretas hacia arriba y hacia la derecha la retícula no vaya a la dirección deseada o simplemente no se mueva.
 |
 |

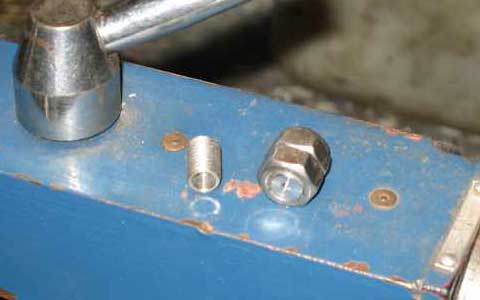

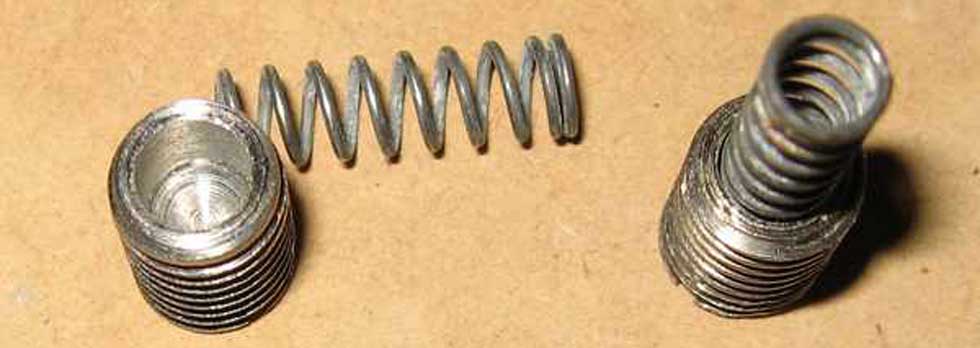

Mi solución consiste en sustituirlo por estas dos piezas para que, puestas en el lado opuesto a las torretas, empujen el bloque óptico al ajustar la altura o la deriva del visor.

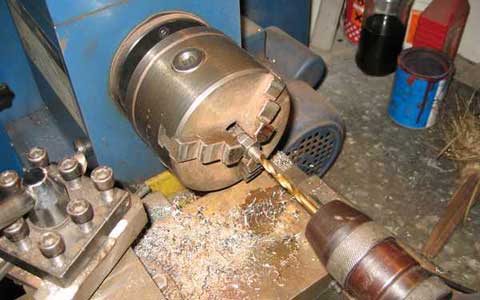

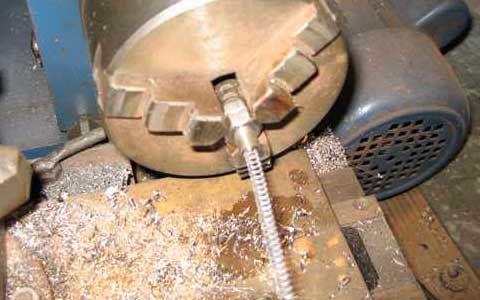

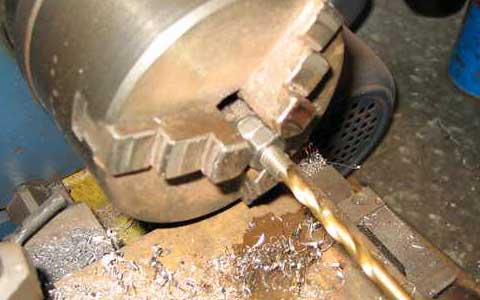

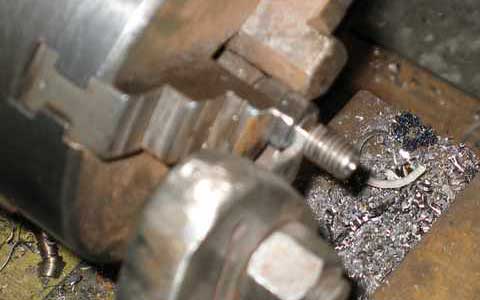

Estas piezas las he sacado de un trozo de tornillo que tenía (el trozo se ve en la foto donde se le hace la rosca).
 |
 |
|
 |
 |

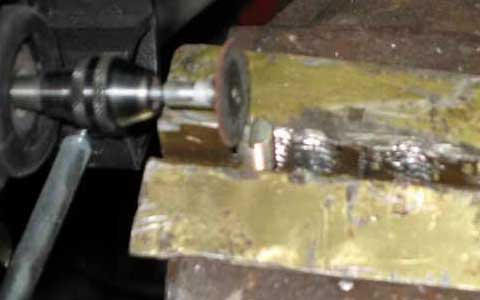

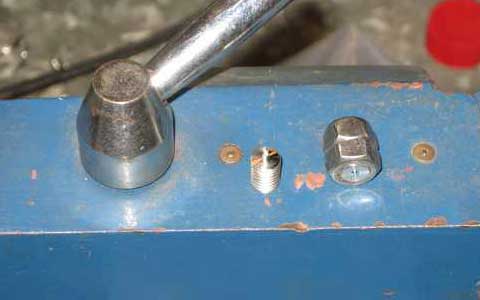

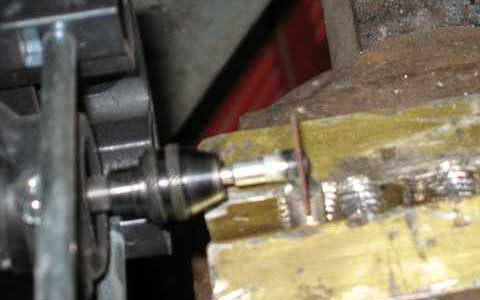

¿Para poderlo atornillar después al tubo del visor?... Pues, con la Dremel, un cortecito.
 |
 |
|
 |
 |

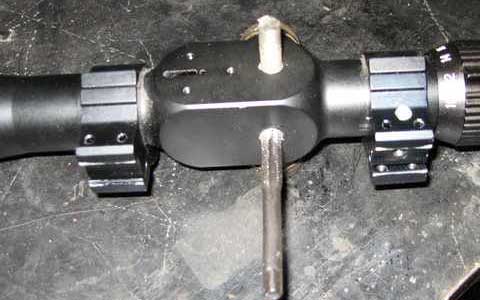

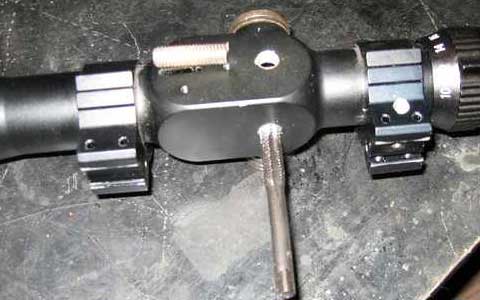

Al visor, un par de taladros. Se le pasa un macho de roscas con un paso idéntico al del tornillo y queda lo peor, montarlo todo.
 |
 |

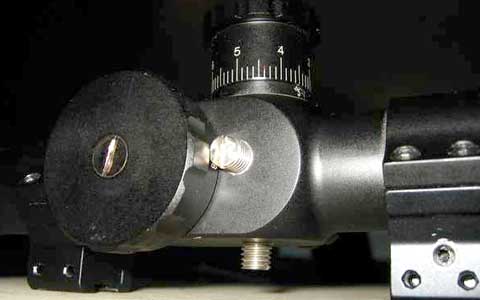

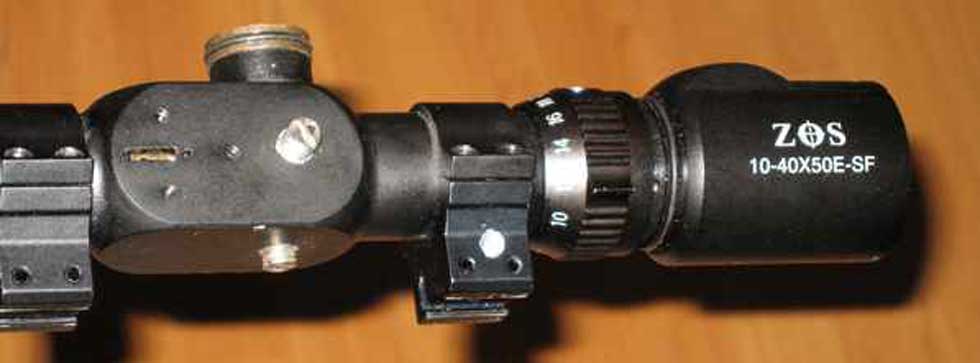

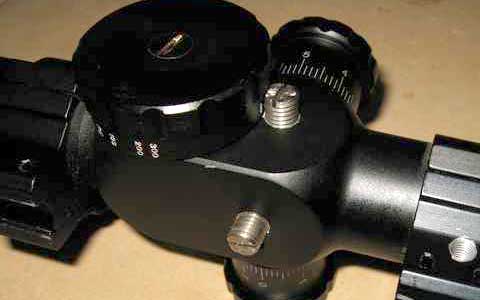

Así quedó:
|
|||
 |
He tirado unos 30 tiros con el QB78 y el duende no le pegó ninguna patada a la retícula. El próximo día, con más tiempo, moveré las torretas a ver si recuperan bien.
